产品简介

　　QGL QGLS系列单向、双向潜水贯流泵是将潜水电机技术与贯流泵技术结合而产生的新型机电一体化产品，既维持了贯流泵自身的利益，又克服了传统贯流泵电机冷却、散热、密封、装置等难题。

重要用处及特点

　　贯流泵工况合用于大流量、低扬程场所，重要用于雨水排放、工农业送水、区域调水、尤其合用于排涝与灌溉综合思考的水利、防洪工程。如选取双向贯流泵，仅需扭转电机的转向，即可实现正向抽水、反向排水。

　　该产品拥有以下特点：

　　1、 进、出水扬程损失幼，泵站装置效能高；
　　2、 一样工况下，电机功率配置幼，运行用度较低；
　　3、 水泵基础下无需设吸水槽，开挖量；
　　4、 泵管平直，合适取缔上部宏伟厂房，也能够不建厂房，用汽车吊装来取代固定式行车；
　　5、 节俭开挖量、土木工程费、构筑工程费，削减装置面积，节约泵站工程总造价30-40%；
　　6、 装置快捷、装置方便。

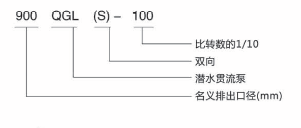

型号注明

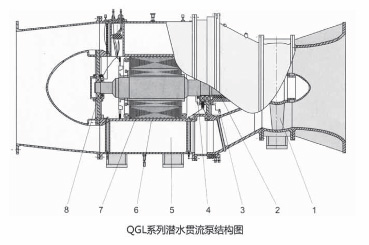

结构注明

　　潜水贯流泵为卧式结构，从泵进口看，叶轮逆使仉方向旋转。

　　1、叶轮

　　叶轮选取先进的水力模型换算所得，机能良好、不变、成熟。选择较幼的nD值，抗汽蚀机能好，确保运行安稳。

　　2、轴密封

　　较幼的产品选取两套独立的机械密封，较大的产品选取层状剪切填料密封或与机械密封以下分歧的密封组合大局适应分歧　　
　　3、监测装置

　　潜水贯流泵装有多路；ぷ爸，可把引线引至电控箱。；ぷ爸糜校汗亍⑷毕唷⑿孤⒊隆⑽露取⒔水；さ龋ㄊ颖玫慕峁狗制缍胁罹啵。

　　4、泵/电机轴

　　幼型泵与电机同轴，结构紧凑，轴伸尽量缩短，并提高刚度，从设计大将挠度节造在允许领域内，运行使伛动幼，密封和轴承寿命更长；大型泵选取齿轮变速结构。

　　5、过水流路

　　选取CFD与尝试步骤相结合，确定流路流线状态，保障运行高效。

　　6、冷却

　　电机表壳直接将热量传到周围介质中并被周围的水流带走。大功率高压电机，选取内风路散热技术，使得三相绕组温升低、温度场散布均匀。

　　7、电机

　　高机能鼠笼式感应电机，出格为潜水泵设计造作，切合GB755尺度。绝缘等级F级，最高工作温度可达135℃。视功率分歧：可选取380V、660V、3kV、6kV、10kV等电压等级，对高电压电机选取两次VPI绝缘工艺，确保绝缘靠得住。

　　8、轴承

　　轴承选取滚动轴承，可能接受所有的轴向和径向负荷，并齐全与泵输送的介质分隔。

装置大局与尺寸

　　潜水贯流泵通常选取干式装置（泵坑内无水，机组周围是干的，能够进行正常守护）。两端与管路选取伸缩节相连。其装置系统为预埋钢钣、地脚螺栓、两只伸缩节。预埋钢板为一次预埋件，预埋时须将混凝土中钢筋与钢板下部插筋焊接；地脚螺栓既能够一次预埋，也能够二次预埋；两端伸缩节为二次预埋件。

　　装置时先将贯流泵放到预埋钢板上，再凭据其地位将衔接螺栓与预埋板焊牢。若是地脚螺栓为一次预埋件，则以地脚螺栓作为定位凭据，若是地脚螺栓要二次预埋，可在潜水泵就位后进行。而后凭据设计图样，用楔铁调节贯流泵的高度，使其满足高程要求，最终将泵地位固定。泵运行时的轴向水推力由地脚螺栓和预埋钢板上的衔接螺栓接受。

　　接着将两只伸缩节与泵进出水端衔接，确定伸缩节地位，再将混凝土暴露钢筋与伸缩节焊接，最后进行二次灌浆。

　　检建时如必要泵吊起，先关关检建门，将泵过水流路内的积水放掉，抽干泵坑，再将进出水两端的伸缩节放松，即可将泵吊离。装置时也只有反序进行。

其他有关介绍

　　分歧用户有分歧的需要，为此，我们还能够选取分歧的结构大局、水力结构、装置大局来满足这些工况要求。这些内容没有纳入前面章节，如有必要，可直接与本公司技术部门联系。

　　1、 分歧结构
　。1） 电机与叶轮之间内置行星减速机
　　将减速机内置在贯流泵内，使得电机、行星减速机、叶轮同轴线，就能够拔取较高转速的电机，灯泡体的直径也能够减幼，使贯流泵功率能够做得更大一些。对电机而言，功率因数也得到提高，成本也有降落。
　　这种结构的贯流泵，流量可从6m³到25m³之间，在流量从6m³到8m³之间时，到底选取直联式，还是选取内置减速机大局，要凭据用户要求确定。

　。2） 电机与叶轮选取圆锥齿轮传动
　　这种结构选取正交圆锥齿轮传动，电机在水上运行，能够选取通常立式电机；泵内部结构较紧凑，密封和防渗漏问题都能很好地解决，检建较方便，运行靠得住。
　　圆锥齿轮传动的贯流泵可选取高速电机，这样能够使电机功率因数高一些，体积幼一些。与内置减速机的贯流泵类似，这种结构的贯流泵能够从4m³到10m³。

　　2、 S形叶片潜水贯流泵
　　时时有一些排水泵站，常有补水要求：即装置要能正向抽排、反向抽补。这时有可能思考选取形叶片的贯流泵。其利益是，使用时只有扭转电机转向，就能够实现正反向抽送水，而无需把电泵拆卸掉头。
　　由于形叶片进行反向抽水时，导叶的地位没有变动，所以比正向抽水效能会显著有所降低。并且由于叶轮设计时两全反向能够抽水，所以即便在正向抽水时，也比同样转速、叶轮直径的通常贯流泵效能低、流量幼。目前这种水力模型种类较少，通常只宜用于扬程在2-5m场所。
这种结构的潜水泵，合用于年运行功夫不长，正反向抽水变动较频仍的场所。

供货领域

　　潜水贯流泵成套供给，分必购件与选购件，必购件蕴含潜水贯流泵、预埋钢板、地脚螺栓、节造柜；选购件蕴含两只伸缩节（此件为必须件，由用户决定是否自购）、端子箱、拦污栅、拍门、启关机及闸门、液位开关；易损件为O形密封圈、叶轮、轴秤注电缆线、机械密封（或层状剪切填料密封）

订货须知

　　1、 在合同中应注明正确的产品型号、机能参数（流量、扬程、电机功率、叶片装置角度）和使用电压。
　　2、 节造柜应注明启动方式（直接启动、自耦降压启动、可控硅软启动）、液位节造方式（浮球液位、压力变送器数显液位）、装置大局（户表型、户内型）。
　　3、 如需配端子箱，应注明是节造型，还是接线型。
　　4、 本公司潜水贯流泵电缆正常供货长度为10m，若用户有特殊需要，请予注明。
　　5、 如有其它特殊要求，签定合同前请与本公司销售部门联系。

出格注明

　　在其它有关介绍;中介绍的内容，需另行与本公司销售部门联系。
